在PCBA产线智能化进程中，异形元器件插件环节长期依赖人工，成为制约全线数字化闭环的关键瓶颈。本文从技术架构、品质控制和生产效率三个维度，论证以AI视觉、力控闭环、并行运动架构为核心技术特征的新一代异形插件机，在推动电子制造智能化转型中的决定性作用。

 一、问题的提出：产线智能化的结构性短板

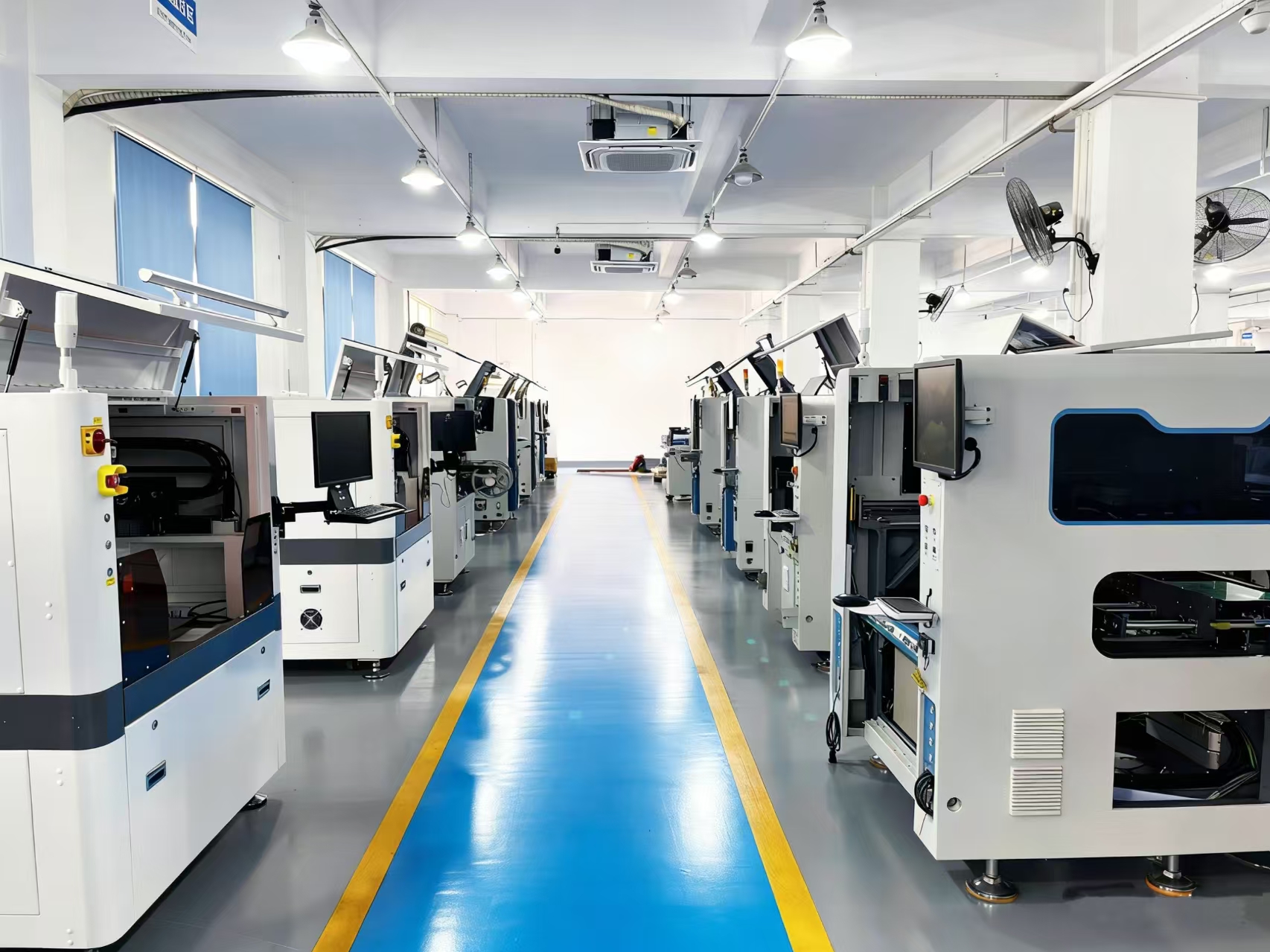

当前SMT产线中，标准元器件的贴装已实现全自动化，高速贴片机在精度、速度和数据可追溯性三个维度均达到较高水平。然而，异形元器件——包括连接器、变压器、继电器、大电容等外形不规则、引脚形态多样的元件——因其几何特征多样、抓取定位难度高，在大量工厂中仍由人工完成插装。

这一现状造成以下三个问题：

其一，效率断层。 高速贴片机每小时贴装数万点，而人工插件每小时约800至1200点，两者间的速度梯度差超过一个数量级，异形插件工位构成整条产线的产能瓶颈。

其二，品质离散。 人工操作受技能水平、疲劳程度、注意力波动等多因素影响，错插、漏插、浮高等缺陷难以根除，品质一致性缺乏保障。

其三，数据断链。 当贴片机、回流焊、AOI等设备均已接入MES系统实现数据闭环时，人工插件环节无法产生结构化生产数据，整条产线的全流程追溯和SPC分析因此无法完整覆盖。

基于上述分析，可以得出结论：异形插件环节的自动化与智能化，是PCBA产线实现真正意义上“智能智造”的必要条件。

 二、技术论证：智能化异形插件机的三大核心能力

 （一） AI视觉系统：从“对位”到“识别”

传统插件机的视觉系统采用模板匹配算法，其基本逻辑是将实时图像与预存标准模板进行像素级比对。这一方法在线路板存在轻微变形、元器件来料存在批次色差或表面反光等实际工况下，匹配成功率显著下降。

舰长科技异形插件机基于深度学习的AI视觉方案在以下三个层面实现了技术跃迁：

• 光源自适应。 配置多色可切换光源（红/白/蓝），根据元器件底色和表面光学特性自动选择最优光照方案，降低镜面反光和低对比度带来的识别误差。

• 引脚级检测。 对多引脚高密度元件（如DIMM插槽、PCIE插槽），采用逐脚遍历算法，独立验证每只引脚的坐标和姿态，而非仅依赖元件整体轮廓匹配。

• 实时偏差补偿。 通过视差补偿算法，将元器件来料位置偏差和PCB板面形变纳入坐标修正计算，实现动态纠偏。

上述技术组合使插装重复定位精度达到±0.02mm（@3σ），引脚识别率超过99.5%。

（二）力控闭环系统：从“盲插”到“柔顺插装”

传统插件机采用固定插装力模式，对全部元件施加统一压力。在实际工况中，不同元器件的引脚与PCB孔径配合公差存在差异，固定力模式下存在两种风险：力度不足导致插装不到位，力度过大导致元件或PCB损伤。

力控闭环系统通过以下机制解决该问题：

l 可编程力曲线。 针对不同元器件类型预设独立的力控参数，插装过程分解为“预推检测—对准确认—锁定施力”三阶段，各阶段的力值、速度和驻留时间均可独立配置。标准力控范围0-50N，可扩展至400N以满足特殊重载需求。

l 力传感器闭环反馈。 插装过程中实时采集反作用力数据，当力值偏离预设曲线超出阈值时，系统即时判定异常并执行调整或报警。

l 弯脚力学控制。 对需弯脚的元器件，弯脚长度和角度按元器件规格编程控制，消除人工操作中弯脚一致性不足导致的浮高和歪斜问题。

力控闭环将插装良率提升至99.5%以上，同时显著降低元件和PCB的制程损伤率。

（三）并行运动架构：从“串行”到“并行”

市场上多数插件机采用单梁串行架构：机械臂依次执行取料、移动、插件、返回四个步骤，各步骤间存在等待时间。该架构的生产节拍受限于单次循环时长。

双驱双横梁·双动子架构通过以下设计实现效率突破：

l 独立双横梁。 两根横梁各自配置独立驱动电机和运动头，可实现一组插件的同时另一组已启动取料，消除等待空程。

l 双轨PCB通道。 两条轨道可同时或交替进板，配合调度算法实现进出板时间的重叠利用。

l 一体铸造基座。不同于大理石开裂的材质，一体铸造成型的基座更更稳定，品质更有长久保障。

该架构下，单机插装节拍达到0.4-0.9秒/件，约为同等规格日韩欧美设备的2至2.5倍。

 三、系统集成：设备智能化的必要条件

单机性能提升是基础条件，但智能制造的要求不止于此。一台设备能否被纳入工厂整体数字化体系，取决于以下三个接口能力：

l 数据上行能力。 原生支持MES和ERP系统对接，实现每块PCB的插装参数（元件类型、力曲线、识别结果、时间戳）的结构化上传与全流程追溯。

l 程序快速导入。 支持Gerber文件、PCB设计文件和在线示教三种编程方式，换线时间压缩至分钟级。

l 远程运维能力。 支持工程师远程接入设备控制系统，进行状态监控、故障诊断和工艺参数优化，降低非计划停机时间。

以上三项能力使异形插件机从独立工作站升级为智能制造体系中的一个可管理、可追溯、可优化的标准节点。

 四、结论

异形插件环节的自动化与智能化，是PCBA产线实现全线智能制造必须补全的技术拼图。以AI视觉、力控闭环、并行运动架构为核心技术特征的新一代异形插件机，在精度、良率、效率三个维度上均实现了对人工插件的代际超越，同时通过MES数据接口完成了产线数字化闭环的最后一环。

从行业发展趋势判断，随着人工成本持续上升和产品精密化要求不断提高，异形插件机将从“可选项”转变为主流PCBA产线的“标准配置”。率先完成该环节智能化升级的制造企业，将在品质一致性、产能利用率和数据驱动决策三个维度建立结构性竞争优势。
